উপাদান ক্লান্তি বিশ্লেষণ দুটি ধাপে বিভক্ত: কাঠামোগত বিশ্লেষণ এবং ক্লান্তি বিশ্লেষণ।

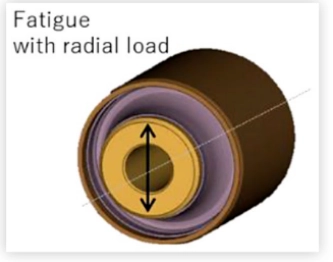

প্রথমত, Abaqus/Explicit ব্যবহার করে স্বয়ংচালিত সাসপেনশন বুশিংয়ের কাঠামোগত বিশ্লেষণ করা হয়। বুশিং সংখ্যাসূচক মডেলের উপর ভিত্তি করে, বস্তুগত বৈশিষ্ট্যগুলি বরাদ্দ করা হয়, মেশিং করা হয় এবং লোডগুলি একটি সাইন ওয়েভ চক্রের মধ্যে উল্লম্ব অক্ষ বরাবর বিকল্প বিকৃতি গণনা এবং বিশ্লেষণ করার জন্য প্রয়োগ করা হয়।
রাবার বুশিংগুলিতে কীভাবে লোড প্রয়োগ করবেন? রাবার বুশিংয়ের গতি প্যাটার্ন অনুযায়ী সেট করুন।

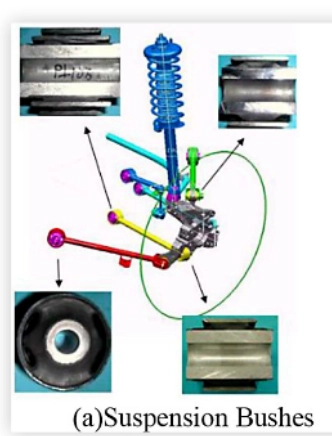

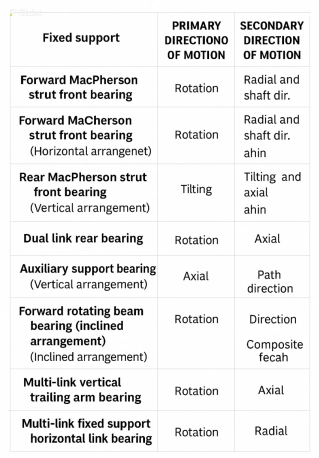

সাসপেনশন বুশিংয়ের গতির ধরণগুলি কী কী?

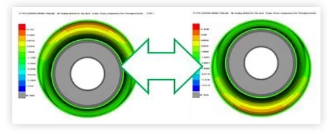

নিম্নলিখিত চিত্রটি রেডিয়াল লোডের অধীনে একটি নির্দিষ্ট সাসপেনশন বুশিংয়ের সীমাবদ্ধ উপাদান মডেল এবং গণনার ফলাফলের কনট্যুর প্লট দেখায়।
বুশিং স্টিফনেস কার্ভ (ফোর্স-ডিসপ্লেসমেন্ট কার্ভ) পরীক্ষামূলক ফলাফলের সাথে তুলনা করা হয়, আরও প্রতিষ্ঠিত FEM মডেলের বৈধতা প্রমাণ করে। চিত্র থেকে দেখা যায়: উপাদান পরীক্ষার নমুনা থেকে চিহ্নিত হাইপারেলাস্টিক পরামিতি ব্যবহার করে বিশ্লেষণ লোড-ডিসপ্লেসমেন্ট ডায়াগ্রামে পরীক্ষামূলক এবং বিশ্লেষণাত্মক ফলাফলের মধ্যে ভাল সামঞ্জস্য প্রদর্শন করে।

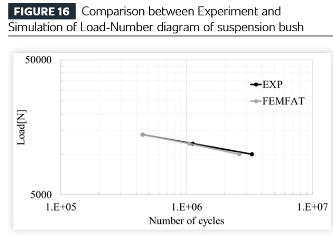

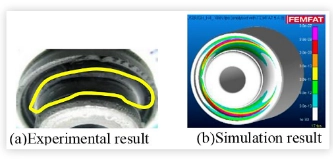

এরপরে, উপরের কাঠামোগত বিশ্লেষণের ফলাফলগুলি সফ্টওয়্যারের ক্লান্তি বিশ্লেষণ মডিউলে স্থানান্তরিত হয় (এই ক্ষেত্রে ম্যাগনা ইসিএস থেকে FEMFAT সফ্টওয়্যার ব্যবহার করে) এবং স্থায়িত্ব পরীক্ষার ফলাফলের সাথে তুলনা করা হয়। পরীক্ষা এবং বিশ্লেষণ ক্লান্তি জীবন এবং ফাটল অবস্থান উভয় ক্ষেত্রেই চমৎকার ধারাবাহিকতা প্রদর্শন করে।
পরীক্ষার ফলাফলে, ফাটলগুলি পরিধির দিকে প্রচারিত হয় এবং উপাদান অঞ্চল থেকে একই সাথে অক্ষীয় প্রসার্য এবং সংকোচকারী লোডের শিকার হয়।

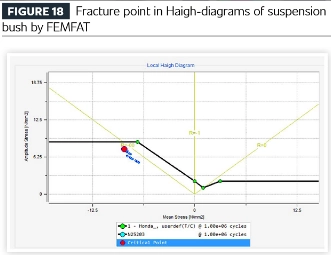

সাসপেনশন বুশিংয়ের জন্য ক্লান্তি সিমুলেশন ফলাফলের হাই ডায়াগ্রাম সংকুচিত চাপ অনুপাতের অধীনে ফ্র্যাকচার প্রকাশ করে। যদিও টেনসিল এবং কম্প্রেসিভ লোড রাবার উপাদানে সমানভাবে প্রয়োগ করা হয়, বিশ্লেষণ ইঙ্গিত করে যে ব্যর্থতা শেষ পর্যন্ত কম্প্রেশনের অধীনে শুরু হয়।
যাচাইকরণ এবং আরও নিশ্চিতকরণ এস-এন বক্ররেখা এবং হাই ডায়াগ্রামের উপর ভিত্তি করে একটি রাবার উপাদান ক্লান্তি বিশ্লেষণ পদ্ধতি প্রতিষ্ঠা করেছে।

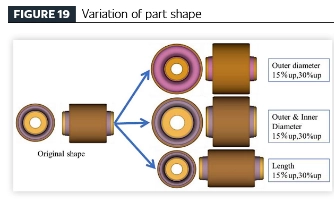

[ক্লান্তি বিশ্লেষণ প্রযুক্তির মাধ্যমে একটি দক্ষ যানবাহন পণ্য ডিজাইন প্রক্রিয়া স্থাপন] কম্পন-বিচ্ছিন্ন রাবার উপাদানগুলির জন্য প্রস্তাবিত ক্লান্তি বিশ্লেষণ কৌশল প্রয়োগ করে, জ্যামিতিক বৈচিত্র্য (রাবার ভলিউম) এবং স্থায়িত্ব কর্মক্ষমতার মধ্যে সম্পর্ক অনুসন্ধান করার জন্য একই উপাদানের তৈরি উপাদানগুলির উপর একটি প্যারামেট্রিক গবেষণা পরিচালিত হয়েছিল। কম্পোনেন্ট জ্যামিতি মূল অংশের নকশা থেকে উদ্ভূত হয়েছিল, যার মধ্যে রয়েছে মডেলের বৈচিত্র্য:
● বাইরের ব্যাস 15% এবং 30% বৃদ্ধি;
● 15% এবং 30% উভয় ভিতরের এবং বাইরের ব্যাস বৃদ্ধি;
● উপাদানটির 15% এবং 30% অক্ষীয় প্রসারণ।

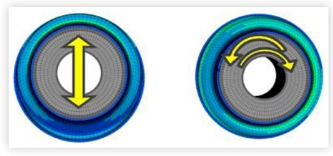

লোডিং পদ্ধতি: রেডিয়াল এবং টরসিনাল লোড
ছয়টি স্বতন্ত্র জ্যামিতিক কনফিগারেশন এবং দুটি ভিন্ন লোডিং মোড তৈরি করা হয়েছিল। সিমুলেশন ফলাফল নিম্নরূপ সংক্ষিপ্ত করা হয়:

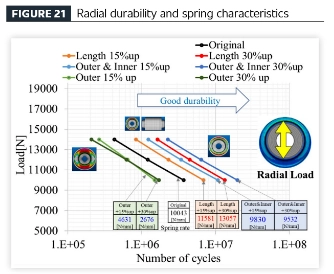

(1) রেডিয়াল ফোর্স লোডিং: ছয়টি পরিবর্তিত আকার প্লাস মূল আকৃতি।

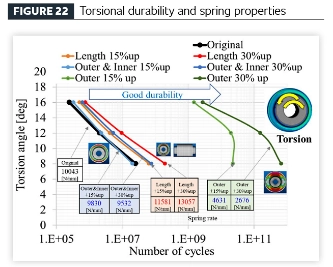

(2) টর্শনাল ডিসপ্লেসমেন্ট লোডিং: ছয়টি পরিবর্তিত আকার প্লাস আসল আকৃতি।
উপরের দুটি পরিসংখ্যান থেকে প্রবণতা বৈচিত্র সারণী 1 এ সংক্ষিপ্ত করা হয়েছে: "পারফরম্যান্স-জ্যামিতি পারস্পরিক সম্পর্ক সারণী"।
গবেষণার উপসংহার: যখন শুধুমাত্র বাইরের ব্যাস বাড়ানো হয়, তখন রেডিয়াল লোডের বিরুদ্ধে স্থায়িত্ব হ্রাস পায়, টরসিয়াল স্থায়িত্ব উন্নত হয় এবং বসন্তের কার্যক্ষমতা নরম হয়। যখন অভ্যন্তরীণ এবং বাইরের উভয় ব্যাস বাড়ানো হয়, তখন রেডিয়াল লোড এবং টরসিয়াল লোডের অধীনে স্থায়িত্ব উভয়ই উন্নত হয়, যখন বসন্তের কার্যক্ষমতা নরম হয়। যখন অক্ষীয় দৈর্ঘ্য বাড়ানো হয়, তখন রেডিয়াল লোড এবং টরসিয়াল লোডের অধীনে স্থায়িত্ব উভয়ই উন্নত হয় এবং বসন্তের কর্মক্ষমতা শক্ত হয়।
এই ফলাফলগুলি নিম্নলিখিত "পারফরম্যান্স ম্যাট্রিক্স" এ সংকলিত হয়েছে:

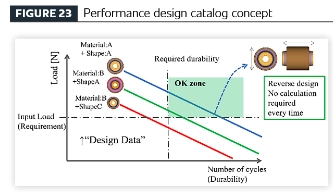

স্বয়ংক্রিয় প্রোগ্রামগুলির মাধ্যমে বিভিন্ন ডিজাইনের বৈচিত্র্যের স্থায়িত্ব এবং বসন্তের বৈশিষ্ট্যগুলি প্রাক-গণনা করে, ক্রমাগত ডেটা আপডেটের মাধ্যমে পারফরম্যান্স ক্যাটালগের নির্ভুলতা আরও উন্নত করা যেতে পারে।
রাবার কম্পন বিচ্ছিন্নকারীর জন্য, কর্মক্ষমতা প্রয়োজনীয়তা রেডিয়াল লোড স্থায়িত্ব এবং টরসিয়াল স্থায়িত্বের মধ্যে একটি সর্বোত্তম ভারসাম্য অর্জনের লক্ষ্য হতে পারে, অথবা টরসিয়াল স্থায়িত্ব বিশেষ গুরুত্ব হতে পারে। বসন্তের বৈশিষ্ট্যের বিষয়ে, যখন কোলাহল, কম্পন এবং রাইডের আরামের জন্য একটি নরম বসন্তের হার প্রায়ই বাঞ্ছনীয়, তুলনামূলকভাবে শক্ত স্প্রিংগুলি কখনও কখনও পরিচালনার নির্ভুলতা এবং যানবাহনের স্থিতিশীলতা নিশ্চিত করার জন্য প্রয়োজনীয়। যেহেতু সংজ্ঞায়িত কর্মক্ষমতা বৈশিষ্ট্য সহ কম্পোনেন্ট ডিজাইন ডেটা সম্পূর্ণ-গাড়ির কর্মক্ষমতা লক্ষ্য অনুসারে নির্বাচন করা হয়-এবং এই বৈশিষ্ট্যগুলি অভ্যন্তরীণভাবে মাত্রিক পরামিতির সাথে সংযুক্ত থাকে-উপকরণের মাত্রা পছন্দসই কর্মক্ষমতা মেট্রিক্স থেকে শুরু করে বিপরীত-ইঞ্জিনিয়ার করা যেতে পারে। এই পদ্ধতিটি গাড়ির বিকাশের প্রাথমিক ধারণাগত পর্যায়ে এমনকি বিশদ অঙ্কনের অনুপস্থিতিতে কার্যক্ষমতা লক্ষ্যগুলি স্থাপন করতে সক্ষম করে এবং প্রত্যাশিত কর্মক্ষমতার উপর ভিত্তি করে রাবার উপাদানগুলির আনুমানিক বিন্যাস তৈরি করার অনুমতি দেয়। এই পারফরম্যান্স ক্যাটালগটি ব্যবহার করে, কার্যক্ষমতার বৈশিষ্ট্য অনুসারে উপাদানের মাত্রাগুলি শুরু থেকেই নির্ধারণ করা যেতে পারে—পুনরাবৃত্ত FEM বিশ্লেষণের প্রয়োজনীয়তা দূর করা, বিশদ বিকাশের পর্যায়ে ডিজাইনের পুনরাবৃত্তি এবং পুনরায় কাজ এড়ানো, এবং উচ্চ-নির্ভুলতা পরিকল্পনার দ্রুত বাস্তবায়নের সুবিধা।
